伊豆箱根鉄道のコデ165を作る(1)


Bトレ版を作った経験を活かしN版にも取り組んでみました。コデは以前から作りたかった形式なので、元のモニ2000の3連用に2箱、コデ用に2箱と合わせて4箱も買うという奇行に走ることに……(笑)

前例を探したところ、ヤフオク鉄コレベースで茶色の姿を再現した作例を発見。また、キッチン製のキット組み立て品がレールマイスターから発売されていたのも確認しました。



元の鉄コレモニ2000の2両セットのうち、モニ2019&2023タイプは片側が非貫通、モニ2005タイプは両側とも貫通扉付きという仕様です。コデは両側とも非貫通なので2019&2023タイプを2両用意して切り接ぐ必要があります。

車体を切る前に下処理をしておきます。
f:id:hinodemaeinspection:20201013154730j:plain
ドアは元が片側3ドアですが、コデに改造した時にうち2つ、つまり全体でドア4つを埋めています。残っているのは全体で2か所だけなんですね。埋めるドアの部分にもシル(窓下の帯材)が来るので、元のシルは全部落としておきます。また、乗務員室扉と客ドアの間の窓を増やしておきます。


f:id:hinodemaeinspection:20201020170520j:plain
f:id:hinodemaeinspection:20201020170526j:plain
モニとコデでは配管の引き方などが全然違ったため、屋根板のモールドはパンタ台座以外全て削り落としました。また、ヘッドライトを点灯化するためにKATOのZ04-6860「クモハ53飯田線 ヘッドライト」を取り付けておきます。ちなみにこれの青色(スカ色)バージョンがZ04-7648「クモハ52004飯田ヘッドライト」です


さらに、ドア窓の穴あけをします。ドアごと交換することも検討しましたが、サイズが合いそうな部品が見つかりませんでしたし3Dパーツを作るにしても結局ドアのくり抜き作業が必要になります。
f:id:hinodemaeinspection:20201013154741j:plain
このモニ2000の小窓は割れると面倒だから縮小したんでしたっけ?戦中戦後に不足していたガラスの節約を目的に似たような改造を施された電車がいたような気がしていたのですが、記事を書きながらネットを漁ったところそういう話は出てきませんでした。記憶違いですかねぇ。そういう形態を再現するためのドアエッチングパーツも見た記憶があるのですが……




f:id:hinodemaeinspection:20201013154718j:plain
埋めるためのプラ板を切り出しておきます。
f:id:hinodemaeinspection:20201013154205j:plain
切り接ぎ位置はコーナーにしました。ここなら雨どいや窓のヘッダーのことを気にせずに接げるからです。




f:id:hinodemaeinspection:20201013153017j:plainf:id:hinodemaeinspection:20201013153023j:plainf:id:hinodemaeinspection:20201013153106j:plain

下処理をしたら車体を組み上げます。この時に屋根板も接着します。オデコの部分まで黄色いので継ぎ目を消したいからです。

f:id:hinodemaeinspection:20201013153017j:plain
いいんじゃない?ヘッダー(ドアや窓の上の帯)を残したままドアを埋めるのが難しそうでなかなか着工できずにいたのですが、やれば何とかなるもんですね。

f:id:hinodemaeinspection:20201013153054j:plain
KATOの旧国用のヘッドライト部品を取り付け、継ぎ目を消して水切りとシルをプラ板で作りました。


f:id:hinodemaeinspection:20201013154631j:plain
車体の形を作ったらエッチングパーツを取り付ける穴を開けておきます。チャームポイントの前面サボ受けにはトレジャータウンのTTP241-01「私鉄用正面サボ受#1」の天地を詰めた物を使いました。Bトレ版は面倒くさかったのでそのまま使ってしまいましたがNは手抜きしないゾ。



足回りにはKATOのクモハ12の動力ユニットを使います。鉄コレの動力ユニットを使うのが一番楽なのは重々承知なのですが、連結器はボディマウントにしたかったこと、台車を履き替えてNゲージと「Njゲージ」の両方になるようにしたかったためKATO動力にしました。回送列車だけがやりたいならばコデは敢えてT車にしていくのもアリだったのですが、工臨もやりたいのでMにすることにしました。

Njゲージ用の台車はこの方法で作ります。


f:id:hinodemaeinspection:20201013154556j:plain

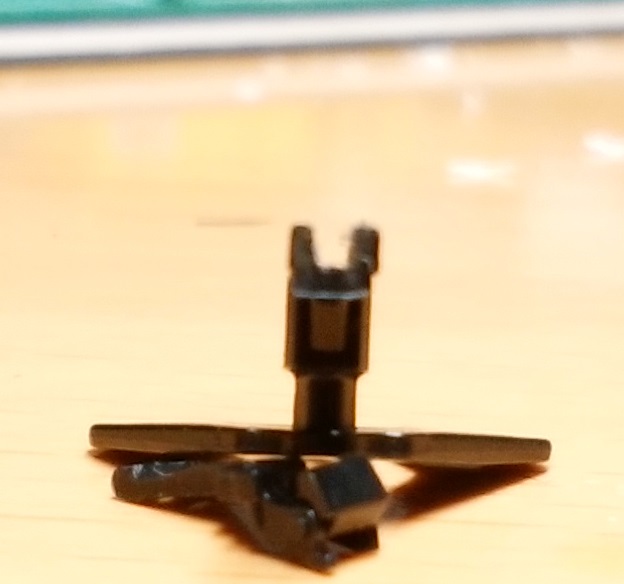

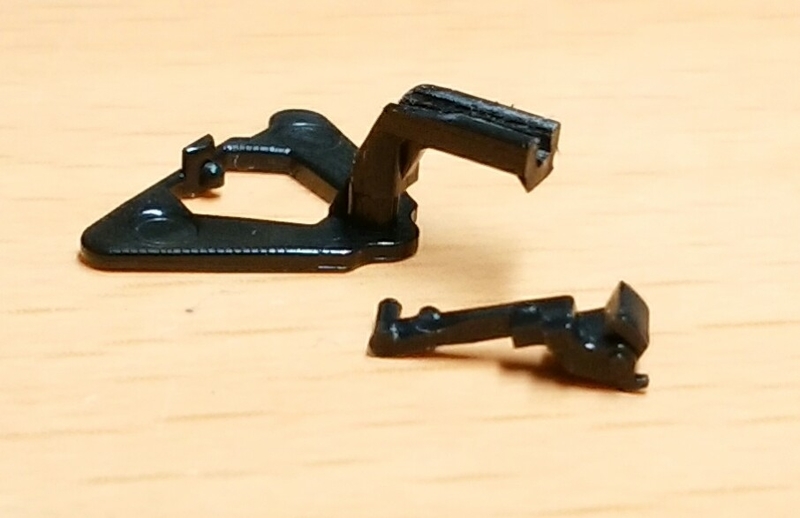

続いて連結器を改造します。元は密連なところを自連に改造していきます。

f:id:hinodemaeinspection:20201013153029j:plainf:id:hinodemaeinspection:20201013154610j:plain

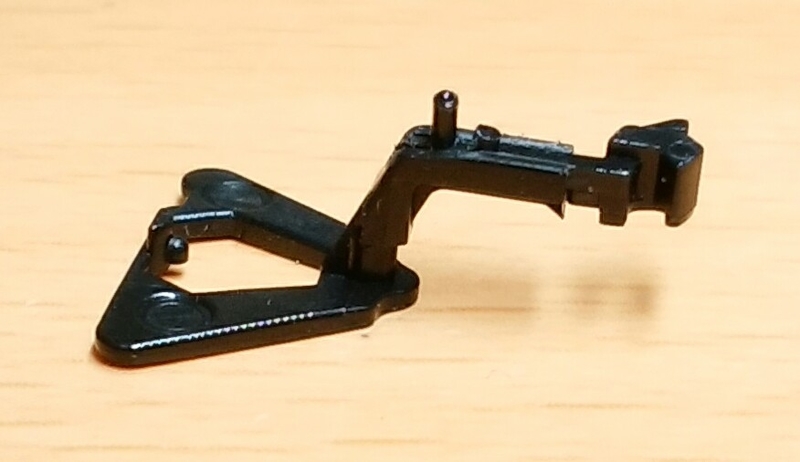

先端を切り落とし、腕の部分を彫り込んで溝を作ります。
f:id:hinodemaeinspection:20201013153033j:plain
上側の部品を接着します。

f:id:hinodemaeinspection:20201013153038j:plain

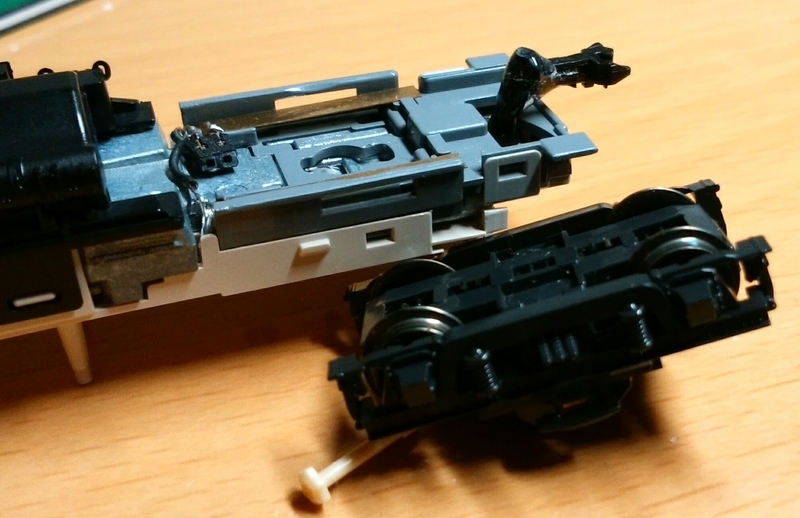

TN自連を組み立て、もげないようにエポキシ接着剤で根元を固めておきました。

f:id:hinodemaeinspection:20201013153048j:plainf:id:hinodemaeinspection:20201013153042j:plain

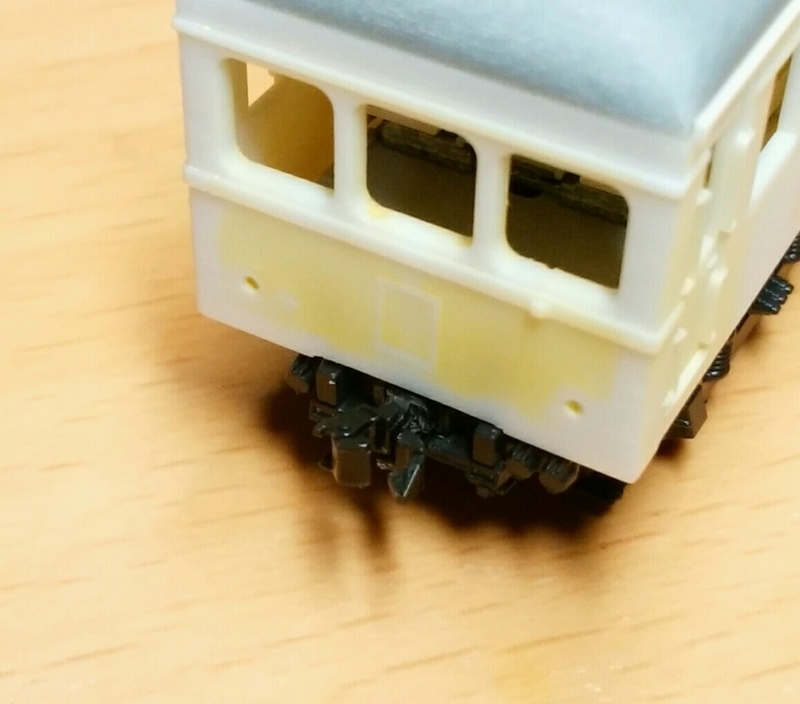

こうなります。

でも伊豆箱根の旅客車(5000系)は密連だよな?と思い回送シーンを見たら、回送の時は5000系の連結器を交換しているんですね。JRのコキと繋いで駿豆線のほうに持って行っているので回送時の自連の使用は仕方ないのですが、どうして普段使いの連結器に密連を採用しているのかが気になるところです。増解結があるわけでもないですしねぇ。




f:id:hinodemaeinspection:20201013153101j:plain

BONAのP-206「旧型国電用テールライト(平妻用)」を取り付け、メタルプライマーからのガイアノーツのNAZCAピンクサフをごく薄く吹いて仕上がりを確認します。良さそうですね。オデコの継ぎ目が浮いていたので修正しました。BONAのライトリムシリーズが生産終了になっちゃいましたね。後継品がないので困っています……
今回のこれは近年の茶色ではなくかつての黄色に青い稲妻が描いてある姿で作ります。灰色と白の樹脂を接いだ部分を同じ黄色で塗らなくてはならないので、ピンクサフは後でしっかりと塗るつもりです。





続きます。
