電気のプロ(原義)のYさんと運転会でお話をしていた時に、小型モーターを使った動力ユニットは走り出しが早くて常点灯と両立できないんですよね~~と言ったことが全ての始まりでした。

TOMIXのHOのM車に付いている、「実感的なライト点灯や安定した走行性能を確保」するための回路を自作してNにも積んでやろうという試みです。TOMIXはこれを「モーター専用基板」と呼んでいるようです。
で、構成部品はブリッジダイオードとツェナーダイオードだとのことです。ツェナーダイオードは定電圧ダイオードの一種で、本来の用途の一定電圧を得るという目的なら三端子型の物のほうが便利なので最近はあまり使われていないとか。
簡単に言うと、ツェナーダイオードをモーターと電源の間に挿入してモーターにかかる電圧を下げてやろうということのようです。
ここら辺のサイトで軽く勉強したところ、ツェナーダイオードが降伏した後に流れる電流、「ツェナー電流」として流せる電流量は〇〇mAという形ではなく、△△mWと内部抵抗によって消費される電力量(許容損失)で表記されることが分かりました。
念のため調べてみましたが、こことかここに書いてあるように、流せる電流量を増やすために並列につなぐのはNGとのこと。なお、TOMIXの製品では過電流を防ぐためにポリスイッチ(緑色の四角い部品)を入れているそうです。
ここからは自己責任です。ちなみに本家(?)TOMIXのHO模型も基板がちょくちょく壊れるらしいです。なかなか攻めた設計ですね……?現に運転会で見せて頂いたサンライズもポリスイッチが壊れて走りませんでした
まずはモーターに流れる電流を測定します。軽く調べたところ、秋月電子で手に入るツェナーダイオードで許容損失が最大のものは500mWで、ツェナー電圧が最小の2Vの物の場合でも単純計算で250mAまでしか流せません。

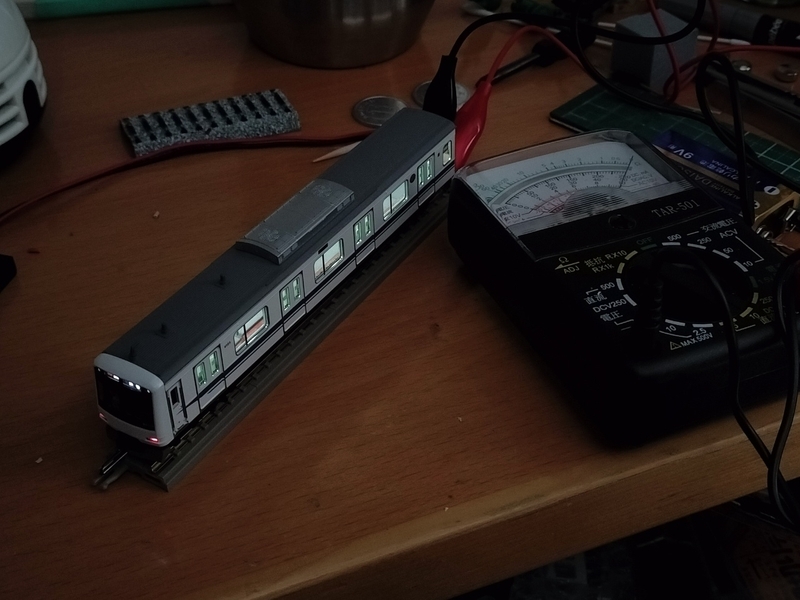

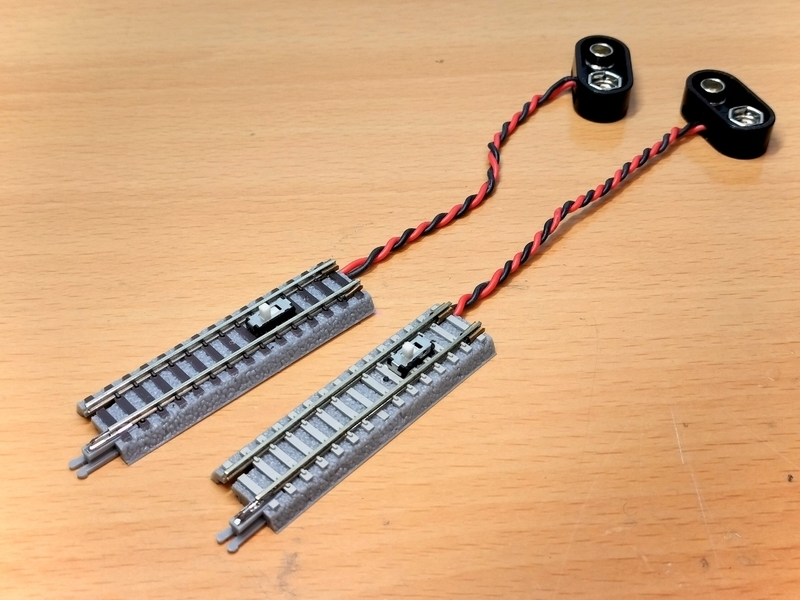

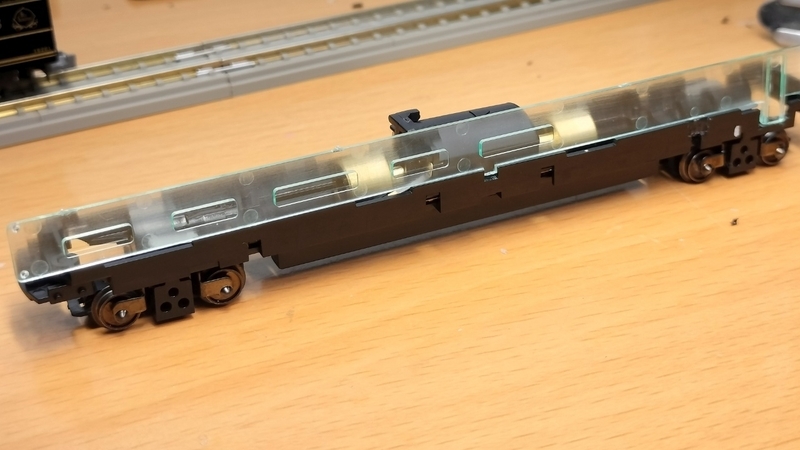

KATOのクモハ12の動力に9V程度をかけて(だいぶ爆走です)流量を測定したところ、LEDの灯火類も含めて100mA程度でした。250mAの半分以下なのでKATOのモーターにこれを使っても安全率2は確保できますね。また、KATOのE233の動力の場合も同様で、他車を牽引する負荷に見立てて指で押しながら測ったら150mA程度でした。これも大丈夫そうです。
ついでに小型の遊星歯車付きモーターの動力ユニットの流量を計測したところ、50mAも行きませんでした。
ただ、KATOの205系のような古い動力ユニットに使うのはやめたほうがよいかも知れません。高速で走らせながら流量を計測したところ、250mAに達しそうな勢いでした。
許容損失が秋月電子で最大だった先述の2.0V,500mWの物を買ってきました。走り出しの電圧が2Vも上がれば上等でしょう。

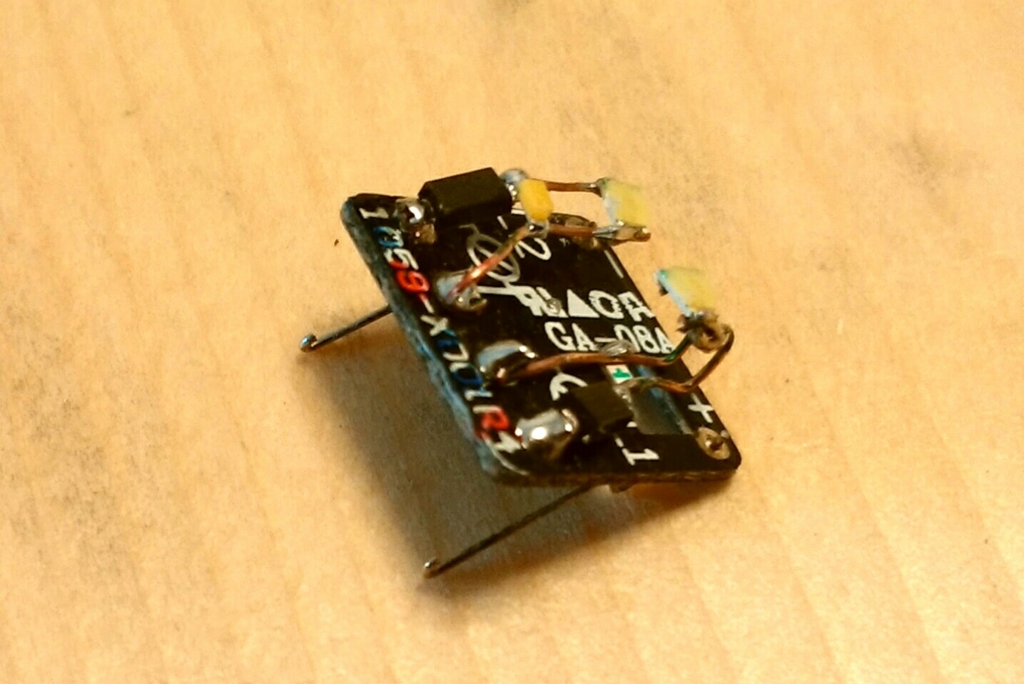

で、ブリッジダイオードと組み合わせてこんなものを作りました。ブリッジの+側にカソードマークがある方を繋げばよいようです。
ブリッジの交流側の端子をパワーパックと線路の間に挿入します。

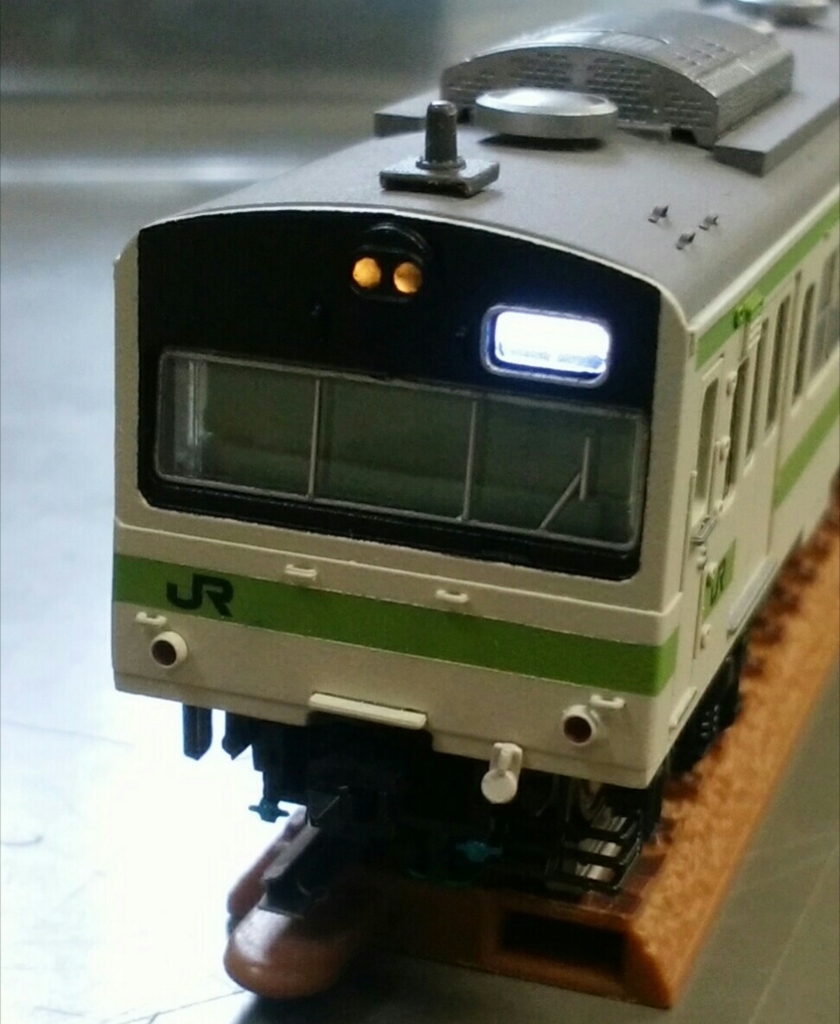

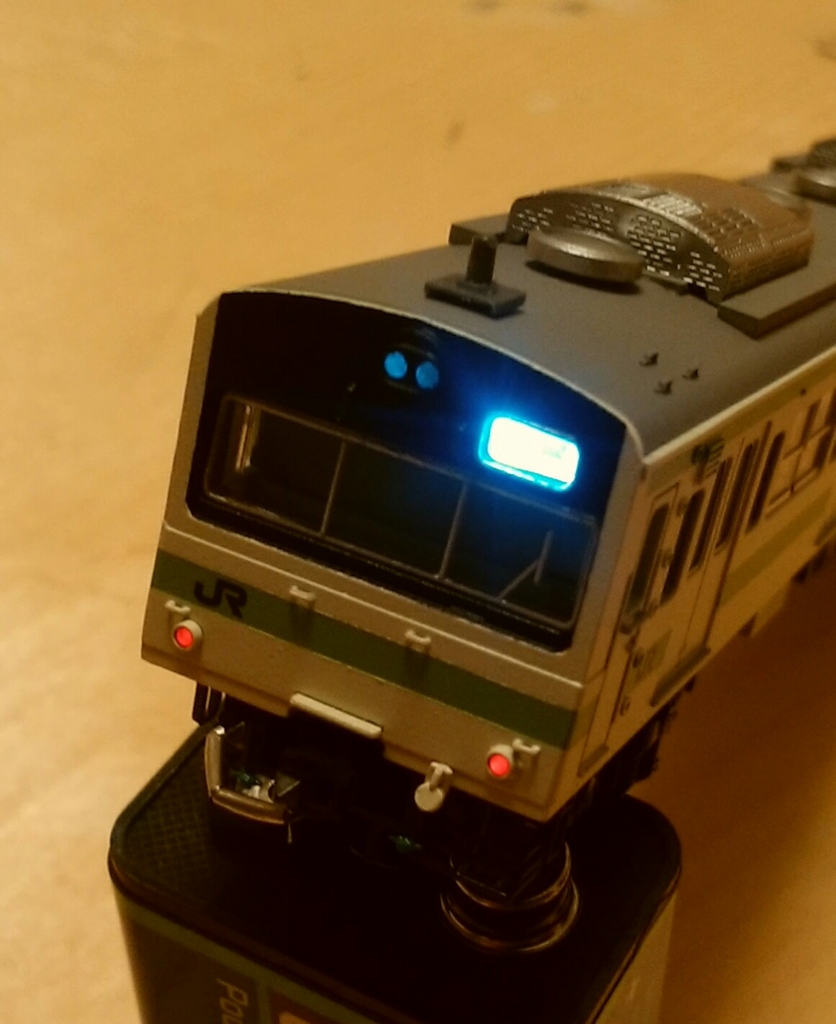

結果はご覧の通り!これで動き出す寸前です。元は3V程度だった起動電圧を6V程度に上げることに成功しました。当然ながらどの部品も熱くなってはいません。
小型モーターを使った動力ユニットの起動電圧が低すぎて常点灯ができないことが悩みだったのですが、これで解決ですね。また、定電流ダイオード(CRD)は電圧が低いと流量が安定せず、結果的に灯火類の明るさがスピードによって変わってしまっていたのですが、モーターの起動電圧が上げられればもう少し安定する電圧域で使えますね。
上手くいくことが示されたので、今後M車にはこれを積んでいこうと思います。
・余談
かつてモーターの起動電圧を上げるために適当なセメント抵抗を挿入したことはありましたが、結果は予想通り抵抗が激アツになっておしまいでした。

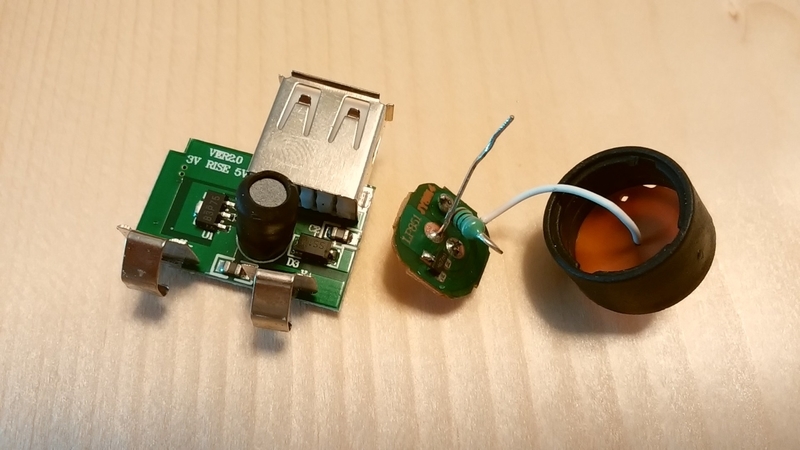

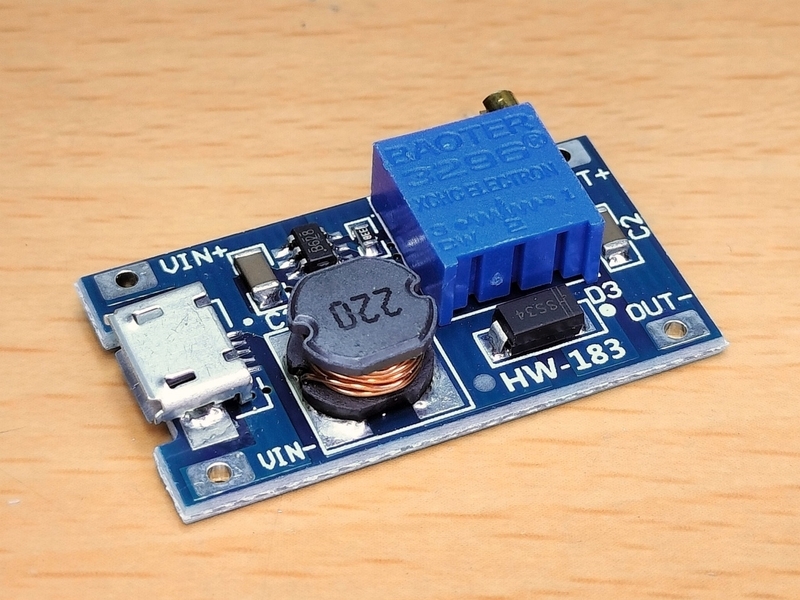

別なアプローチとして室内灯の起動電圧を下げるべく昇圧回路を買ったこともあるのですが、電源電圧が12Vにもなる鉄道模型だとどちらもそのままは使えませんでした(トランジスタが激アツになる)。そこで電流の量を絞ろうと定電流ダイオードを挿入したらLEDが全く光らなくなったような記憶があります。抵抗を挿入しちゃ元も子もないですしねぇ。
昔あきらめた夢が実現しました。こんな装置を考えてくれたTOMIXさん、解析して教えて下さったYさんに感謝です。
